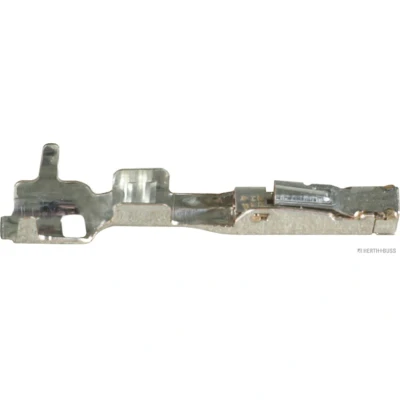

HERTH+BUSS ELPARTS 50253465 Puristusliitin

Puristusliitin malli 50253465 on HERTH+BUSS ELPARTS -tuote. Se on suunniteltu käyttämään poikkileikkausten välillä 0,75 ja 1,0 mm², ja sen rakenne sekä materiaalit tukevat luotettavaa sähköliitäntää. Liitin on varustettu lattapistokehylsyyn ja käyttäjän tarvitsema liitinvahvuus sekä lämpötilavalmius ovat määriteltyjä. Tässä liittimessä näkyy tarkka kiinnitys, materiaaleissa käytetään CuBe/Ag -pistoliitinkosketinta sekä CuSn/Sn runkomateriaalia, ja pintakäsittely on hopeoitu. Lämpötilankesto ja käyttösyklit sekä latausominaisuudet ovat huomioituja erityisesti tiukkoihin käyttölähtöihin.

Ominaisuudet

• Puristusliitin, malli 50253465
• Käyttöalue: 0,75–1,0 mm²
• Kosketinleveys 1,2 mm
• Pistokemalli: lattapistokehylsy
• Lamellimateriaali: CuBe/Ag
• Runkomateriaali: CuSn/Sn
• Pintakäsittely: hopeoitu

Tekniset tiedot

Puristusliitin on suunniteltu käytettäväksi piireissä, joissa käytetään 0,75–1,0 mm² johtimia. Aktiivinen kosketusalue on 4. Indeksi 50253465. Liitin kestää enintään 170 °C lämpötilassa. Käyttösyklit: 50. Liitinkorkeus on 0,6 mm ja liittimen puristusvoima noin 60 N. Liitin on valmistettu CuSn/Sn runkomateriaalista ja CuBe/Ag kosketinlevyistä. Virtakestoisuus 20 °C on 24 a, 80 °C on 19 a. Valmistaja on HERTH+BUSS ELPARTS, ja tuotteella on rajaus KOSTAL MLK 1,2Sm ELA.
